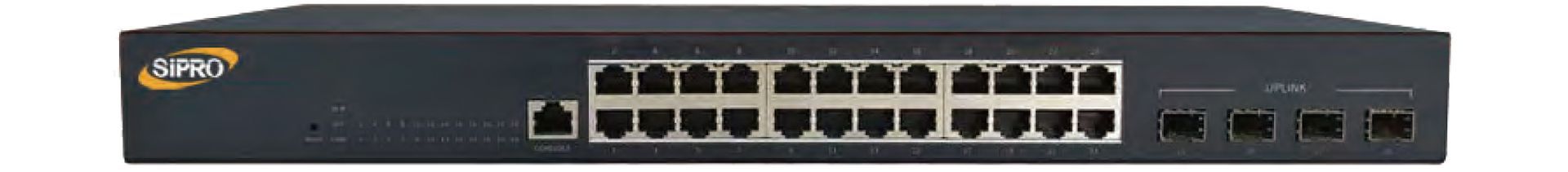

850×-28
28 埠 GbE 網管型交換器 具備4個 10G SFP+ 上行鏈路傳輸
簡介
- 850X-28網管型交換器支援24個RJ45 10/100/1000BASE-T網路埠，並提供額外4個10G SFP+ 網路埠，利用多模或單模 SFP/SFP+光纖模組傳輸。
- 850X-28可實現頻寬大且多樣性之組合，無論是邊界交換器之資料傳輸亦或核心交換器之大量數據資料傳輸，均能獲得最佳效能。
特色
- 所有上行鏈路網路介面均為光纖10G SFP+。
- 所有銅質RJ45網路埠介面均為Gigabit Ethernet。
- 交換器採用無阻塞設計以及封包交換處理，最高效能達到128Gbps，全雙工頻寬，
- 不會造成網路壅塞問題。
- 支援鏈路聚合，全雙工模式，上行下行鏈路頻寬高達80Gbps。
- 支援生成樹協議STP/RSTP/MSTP。
- QoS CoS/DSCP可增加網路傳輸保證性。
- 支援網路廣播風暴控制。
- 每一個網路埠均可支援IPv6存取控制清單限制管理(ACL)。
- 自動VLAN分配控管。
- IPv4/IPv6支援管理。
- 支援巨大訊框傳輸模式。
- 1U高度設計，可置入標準19吋機櫃當中，體積小不佔用空間。
- 採無風扇之設計，設備運作安靜無噪音干擾。
- 新舊韌體共存，更新韌體之後保留前一版韌體，可以選擇新韌體或是舊韌體版本使用。
- 支援SNMP、RMON。
- 同時具備RAM記憶體儲存模式和ROM記憶體儲存模式。RAM記憶體優點為修改之設定
- 值不須重開機即可執行，缺點是重開機後設定值會消失。需透過Save儲存至ROM記憶
- 體中。
- 具備綠色乙太網路節能省電功能，沒有使用的網路埠不會通電，達到省電效果。
規格
介面
■ 網路埠: 100/1000BASE-T x 24, RJ4 5
■ 上行鏈路埠: 10G SFP+ slot x 4
■ 重置按鈕
■ RJ45類型的管理埠
■ AC 插座
硬體規格
■ IEEE802.3 10BASE T
■ IEEE802.3u 100BASE T X
■ IEEE802.3ab 1000BASE T
■ IEEE802.3ae SFP+
■ IEEE802.3az EEE
■ MAC 地址表:16K
■ 封包緩衝區大小: 12Mbit
■ 巨大訊框: 12K bytes
■ 128Gbps 交換器背板頻寛
■ 傳輸率: 95.2Mpps
網路彈性
■ IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE802.1s MSTP
■ 鏈路聚合: Static trunk (靜態聚合)
協定&安全
■ 以埠為基礎；以政策為基礎的 vlan
■ IEEE 802.1ab鏈路層發現協定(LLDP)
■ IEEE 802.1p QoS, IGMP, 以埠為基礎的流量定型
■ IP 和硬體位址為基礎的存取控制
■ 支援 IEEE 802.1X的網路存取身份認證
■ 群播/廣播/泛洪 風暴控制
■ 阻斷服務攻擊/動態ARP 偵測/ DHCP 偵聽/ IP來源保護
機械
■ 尺寸(高 x 深 x 寛): 44 x 196 x 441 mm
■ 重量:2616 克
■ 無風扇設計
■ 支援機架安裝
管理功能
■ 以瀏覽器為基礎的管理介面;支援HTTP/HTTPS, Console管理介面, CLI命令模式,Telnet/SSH 遠端登入
■ 支援簡單網路管理協定 SNMP V1,V2C,V3Syslog
■ 支援 HTTP/TFTP上傳方式韌體更新
■ 支援網路時間協定 NTP
錯誤停用自動回復功能
■ 檢測到以下錯誤時自動停用埠
■存取控制清單/ ARP 限速/BPDU 保護/廣播風暴/DHCP 限速/網路埠口安全檢測/網路迴圈自我檢測/單點傳播泛洪程序/未知群播泛洪程序
電源
■ 內部電源供應器
■ 輸入:100~240 VAC 50/ 60Hz
LED燈號顯示
■ 電源輸入/系統狀態和警示
■ 網路埠連線 & 速度
■ SFP+埠連線 & 速度
環境 & 符合法規
■ 運作温度: 0 to 50°C
■ 儲存温度: -40 to 70° C
■ 濕度(非冷凝): 10 to 90%
■ 符合 EMC Clas s A
■ 符合美國 FCC低功率射頻FCC CFR Title 47, Part 15, Subpart B ANSI C63 .4
■ 符合歐盟 EMC 標準EN 55032, EN 55035,EN6100-3-2, EN6100-3-3
■ 電氣安全:符合歐盟認證低電壓指令標準LVD EN 62368 -1
■ 符合有害物質限制及符合 REACH 標準
■ 平均無故障時間(MTBF) :> 25 years @2 5°C
★客戶案例說明一：

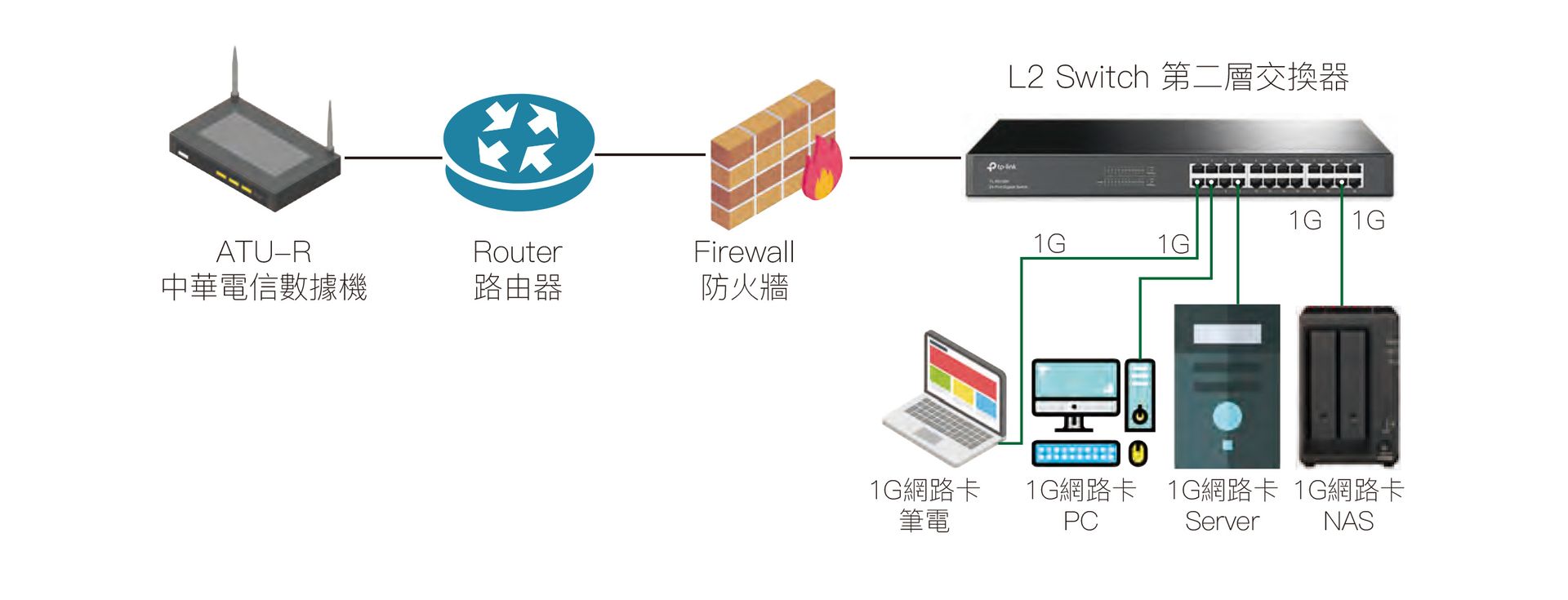

原來之環境
- 伺服器(Server)、檔案伺服器(File Server)、NAS網路儲存設備皆為1G網路卡，因資料存取頻繁，經常需要進行大量資料傳輸應用，受限於舊式交換器頻寬不足僅提供1G速率。

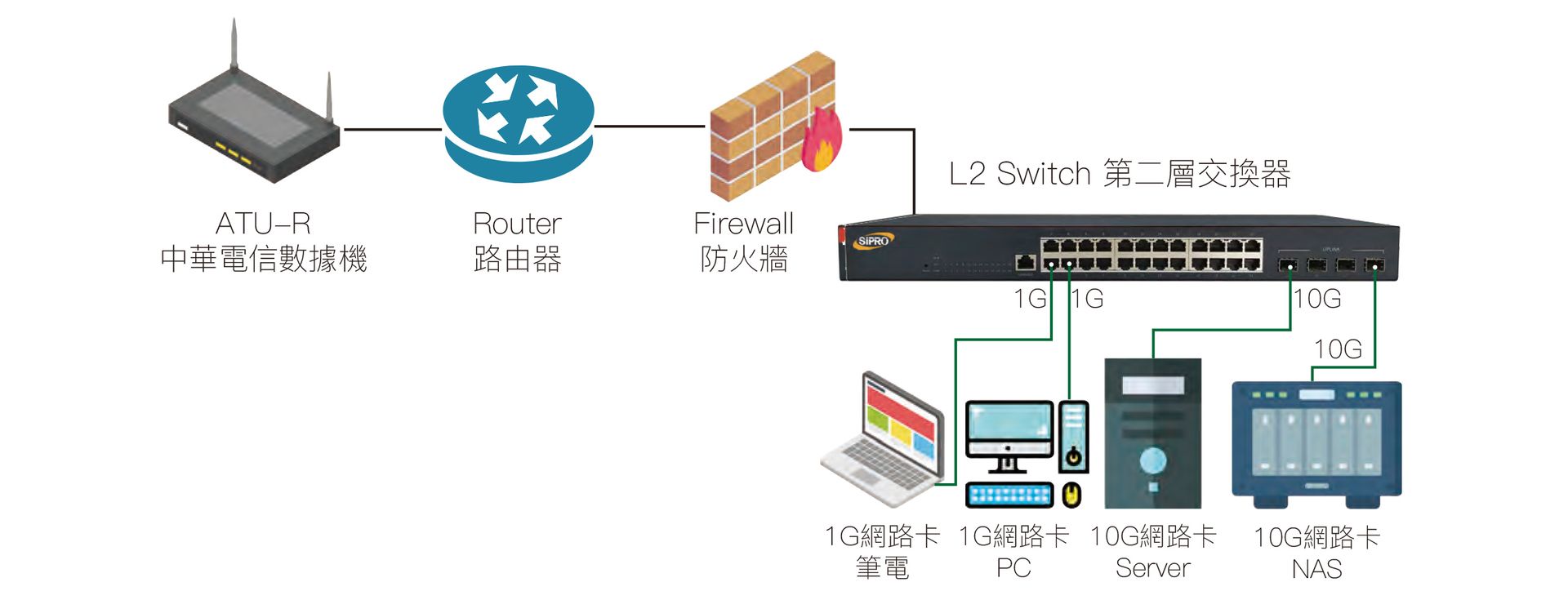

改善後環境
- 伺服器(Server)、檔案伺服器(File Server)、NAS網路儲存設備等更新為10G網路卡，交換器更新為具備上下行頻寬為10G效能之交換器，此時所有伺服器和NAS儲存設備皆可提供10G效能。改善後環境伺服器(Server)、檔案伺服器(File Server)、NAS網路儲存設備等更新為10G網路卡，交換器更新為具備上下行頻寬為10G效能之交換器，此時所有伺服器和NAS儲存設備皆可提供10G效能。
★客戶案例說明二：

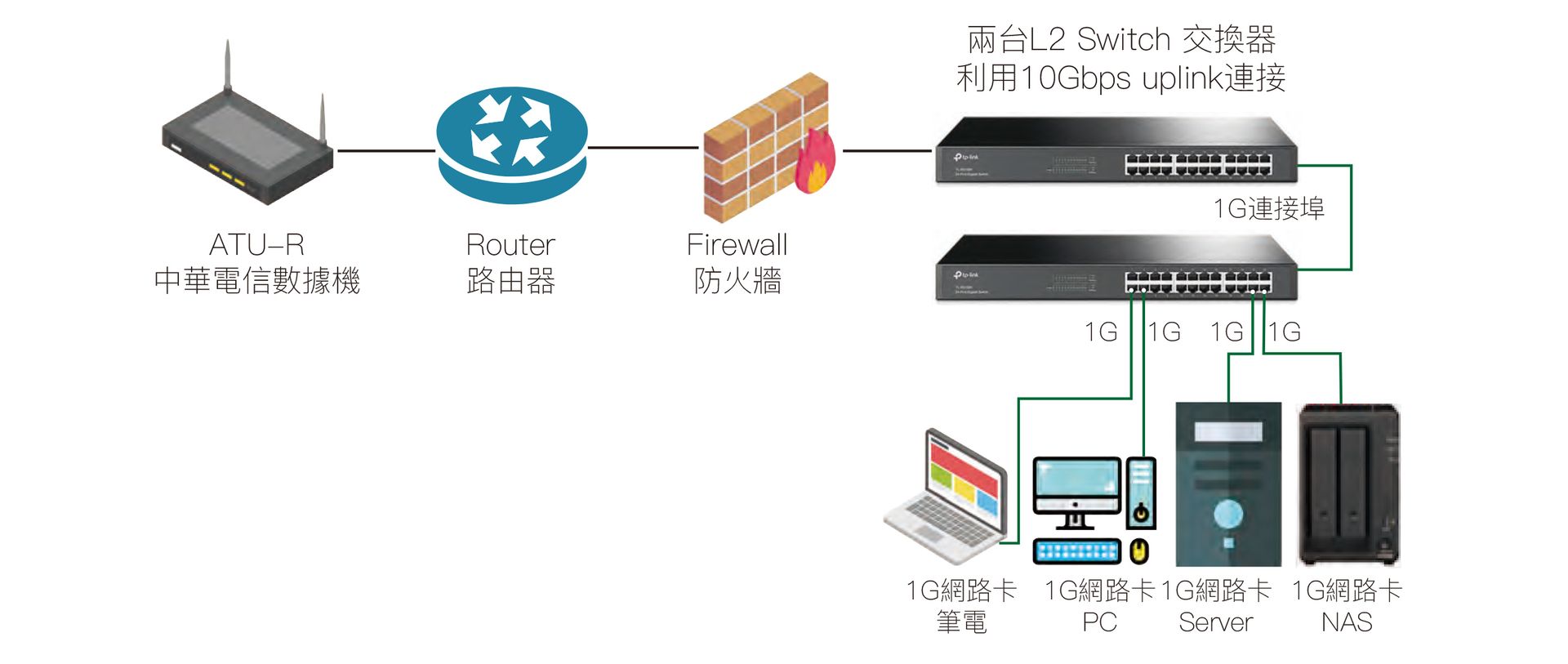

原來之環境
- 客戶使用兩台1G的交換器串接連線，頻寬不足，效能不夠之瓶頸。

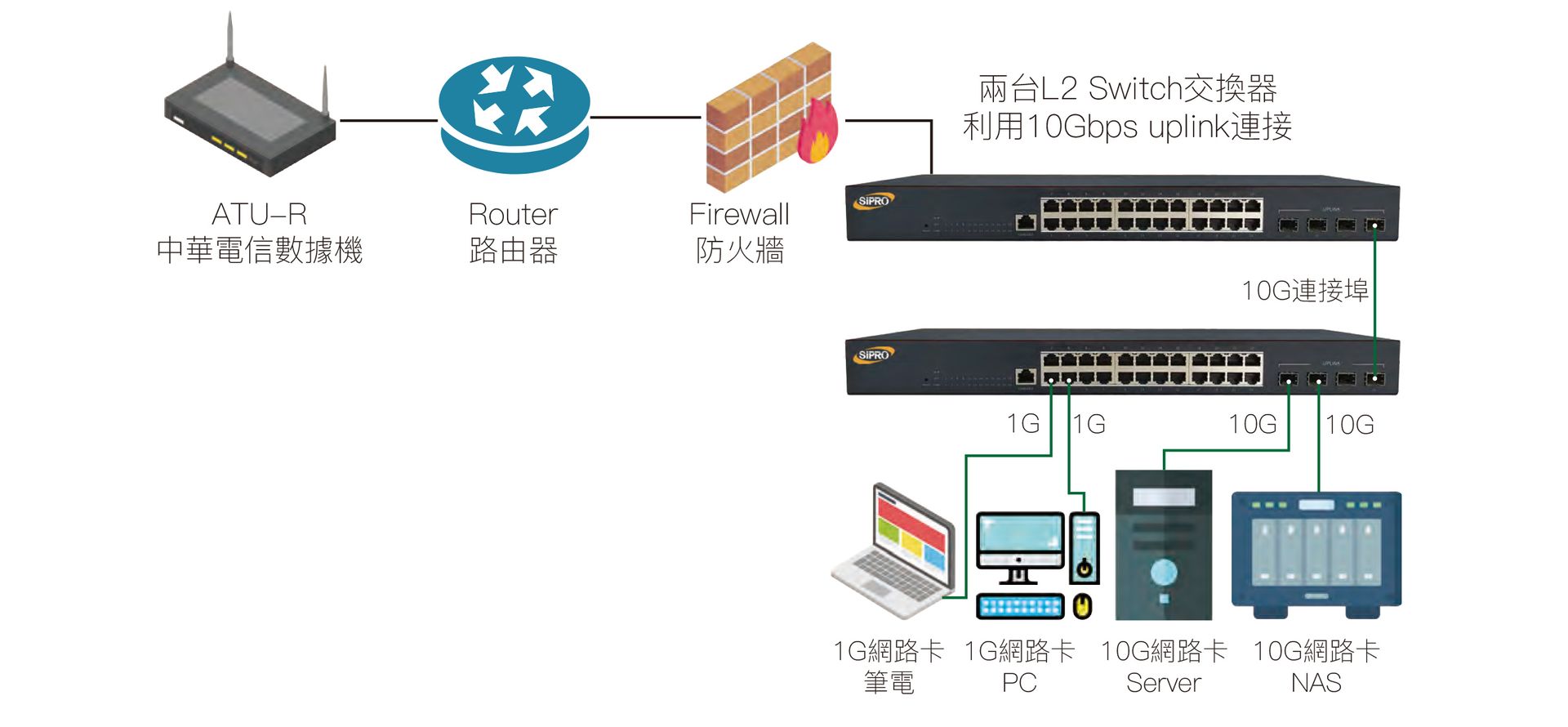

改善後環境
- 添購兩台850X-28 L2 Switch 交換器，將10G網路埠(10G bps uplink)相連接，達到10G效能。

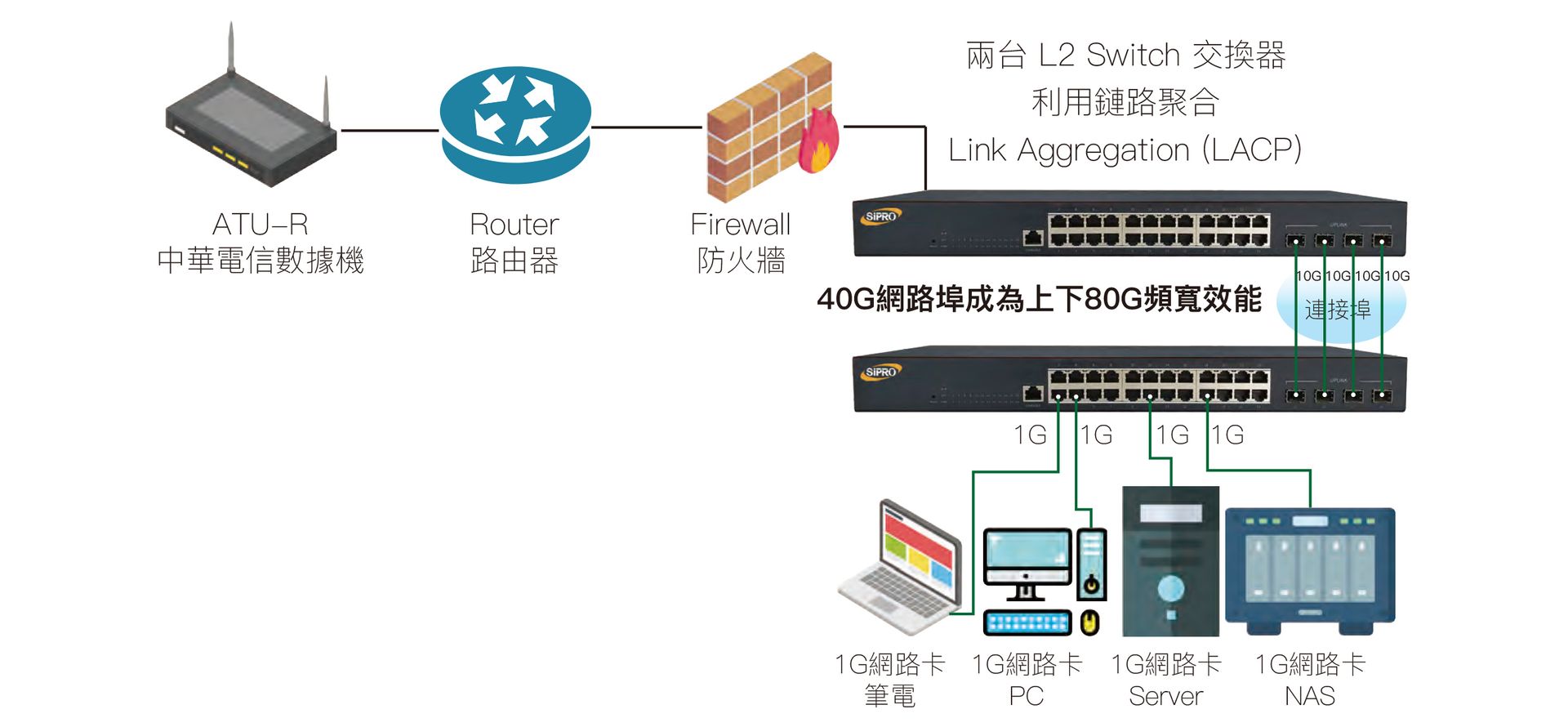

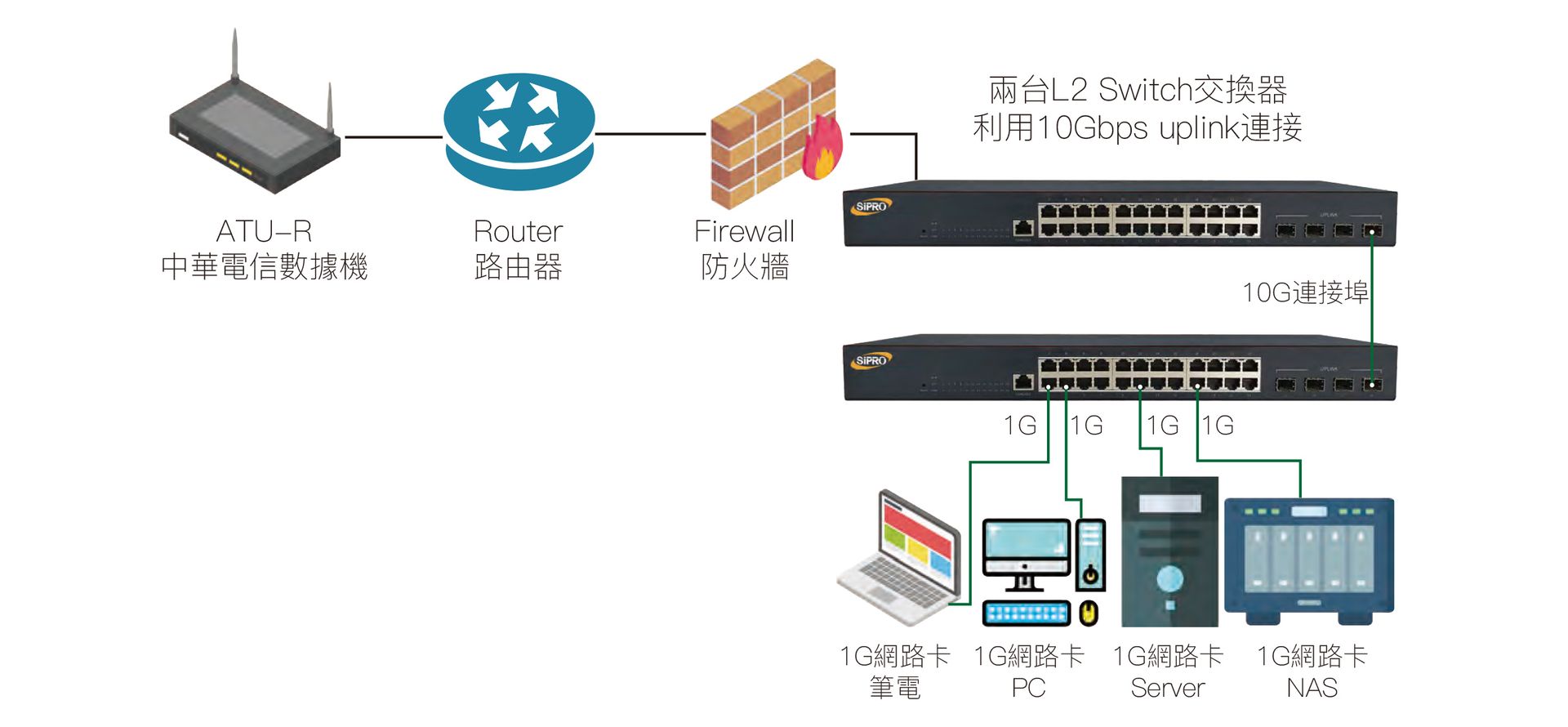

★客戶案例說明三：
原來之環境
- 兩台交換器，利用10G網路埠(10G bps uplink)相連接，因資料存取頻繁，經常需要進行大量資料傳輸應用，受限於10G頻寬不足，希望能加大頻寬。
改善後環境
- 利用鏈路聚合 Link Aggregation (LACP)，將四個10G網路埠匯聚成40G網路埠，加大頻寬藉以提供上下行80G之頻寬效能。

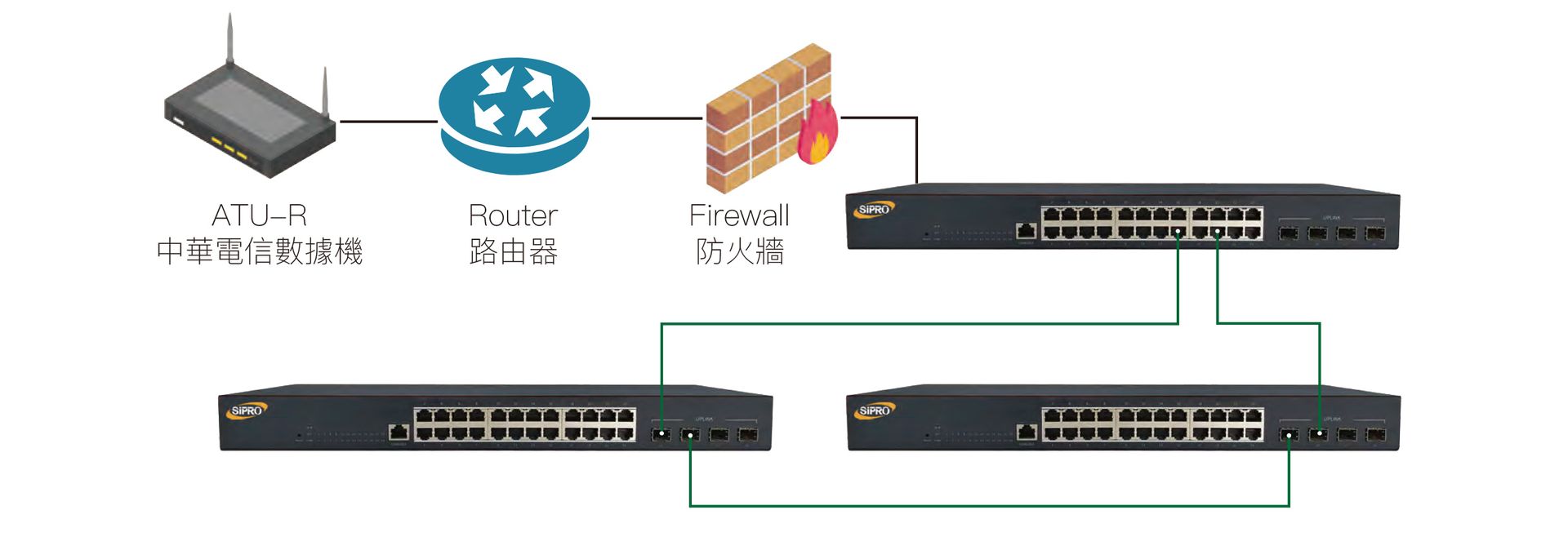

★客戶案例說明四：
- 隨著網路速度變快與距離變長，光纖網路有著長距離的佈線優勢(60km)，利用光纖將各個據點之交換器串接以提高工作效率。生成樹協議 STP（ spanning tree protocol ）是一種環狀乙太網路不中斷備援協定機制，一旦主線路中斷，會立即啟動備援機制透過STP交換器傳送資料。客戶將三台交換器連接做備援機制，為了防止迴圈產生引發網路風暴，生成樹協議 STP（ spanning tree protocol ）設定格外重要。
- 三台 L2 Switch 交換器
- STP (spanning tree protocol: IEEE 802.1D)
- 讓網路拓撲在邏輯上是樹狀結構。經由設定每一個交換器的連接埠讓訊框(frame)的傳送為可通過與不可通過，以防止迴圈的產生進而達成阻止網路風暴發生。

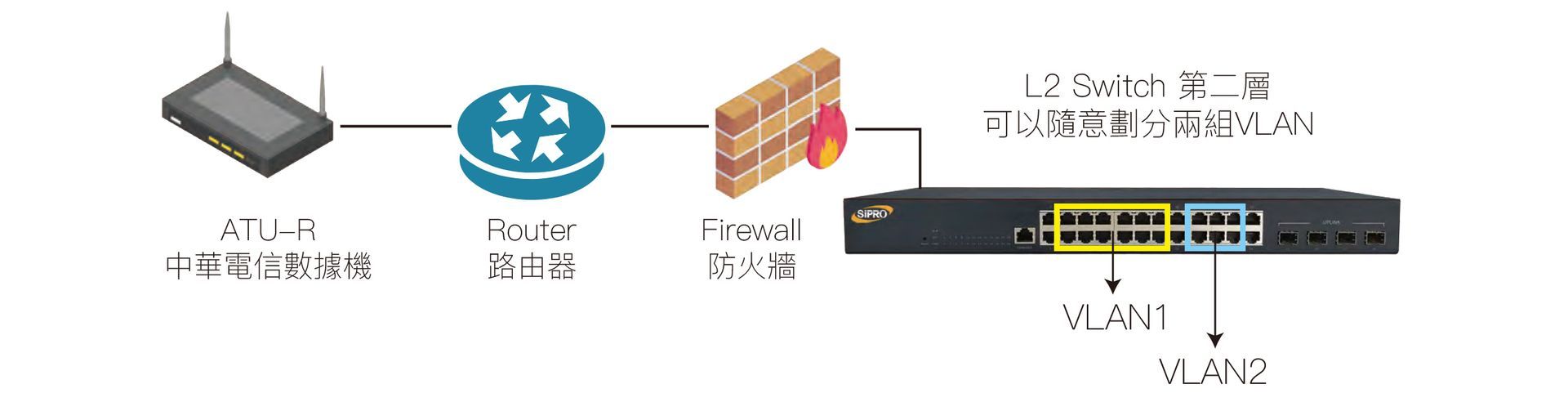

★客戶案例說明五：
- 不同的部門，不同的使用者，通常網路資料必須加以區隔，使用多台交換器做區隔是傳統的方式，利用一台交換器做虛擬化區隔是另外一種方式，VLAN的建置與設定，可以達成這方面的要求。850X-28 網管型交換器可以隨心所欲的建立虛擬內部網路環境(VLAN)，沒有背板限制，沒有網路埠的限制， 可以依據不同需求環境而建置多個不同的VLAN虛擬環境。
