FRM220-OPS 系列簡介
FRM220-OPS 系列為光纖保護交換器，可針對每一個通道提供光路備援功能，特別適用於各類型光纖資料傳輸，包括 CWDM 與 DWDM 網路。
主要功能特色：
- 通道級保護：每個光通道皆可獨立設定備援機制。
- 快速切換時間：
- FRM220-OPS51(M)：切換時間 小於 50 毫秒
- FRM220-OPS52：切換時間 小於 20 毫秒
- 雙路徑監控：同時監控主路徑與備援光纖路徑的連線狀態。
- SNMP 網管功能（需搭配支援 SNMP 的 FRM220 機框）：
- 可查看轉換器卡的 狀態、類型、韌體版本
- 監控 光纖連線狀態與 警報
- 可設定功能包括：
- 啟用/停用埠口
- 重置埠口
- 設定接收強度門檻來啟用自動切換機制
- 適用場合：
- 支援 CWDM、DWDM 光纖系統
- 適用於一般光纖資料傳輸的保護用途
💡 最佳應用場景：
- 電信或企業網路中的光纖鏈路備援
- 高可靠性的 CWDM / DWDM 光纖傳輸網路
- 需快速切換與不中斷服務的都會乙太網路或骨幹網路
FRM220-OPS 系列功能特色說明
- 鎖定功能（Latch Feature）：當電源中斷時，交換器將維持目前的切換狀態，不會回復為預設值，確保連線穩定。
- 多波長支援：可支援任意組合的 1 至 16 個波長，靈活應用於 CWDM / DWDM 系統。
- 三種切換模式（根據不同型號）：
- OPS52：支援 自動恢復模式（Revertive）、非自動恢復模式（Non-Revertive） 及 手動模式（Manual）
- OPS51：支援 非自動恢復模式 及 手動模式
- 可程式化接收門檻設定：使用者可自訂接收信號強度門檻值，作為切換依據，提供更精確的控制。
- 光纖介面類型：採用 LC 接頭，通用於多數光纖設備。
- 主路與備援路實體隔離：主用與備援光路為實體獨立的光纖線路，避免互相干擾。
- 自動切換延遲可設定：在自動切換模式中，可設定延遲時間，避免頻繁切換造成不必要的干擾。

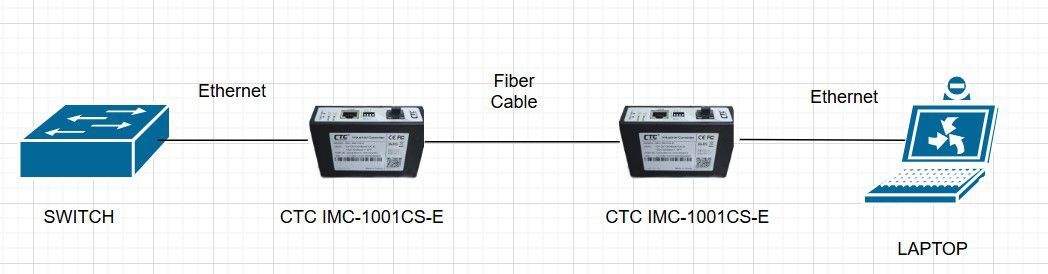

- l 原有單路光纖傳輸架構與潛在問題(圖示一)：初期購置的光纖設備只有一個Fiber trunk port, 所以當Fiber斷線時, 則兩端通訊中斷

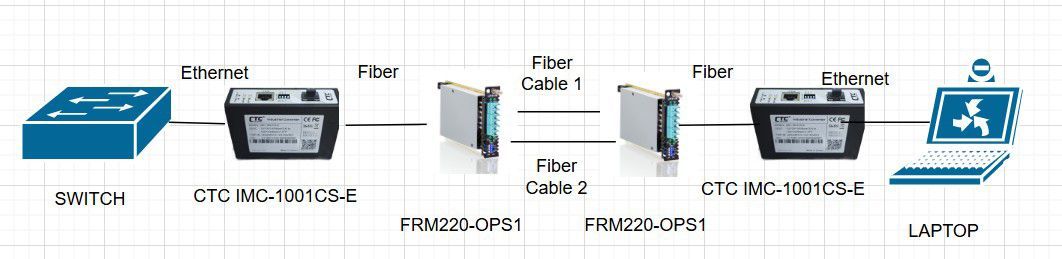

- l 改善後的光纖備援保護架構與優點(圖示二):
工作原理

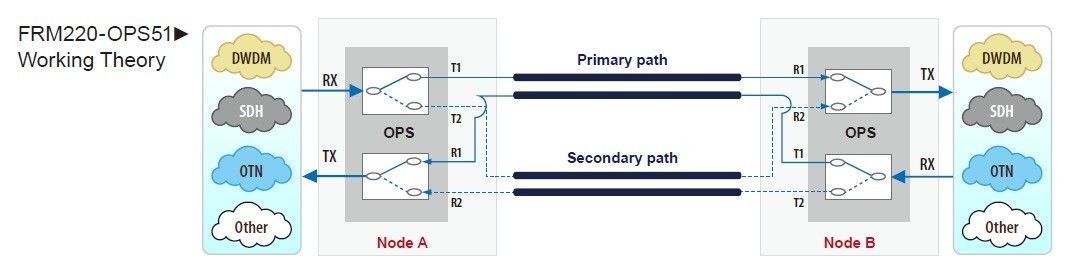

OPS51 (1:1 模式)

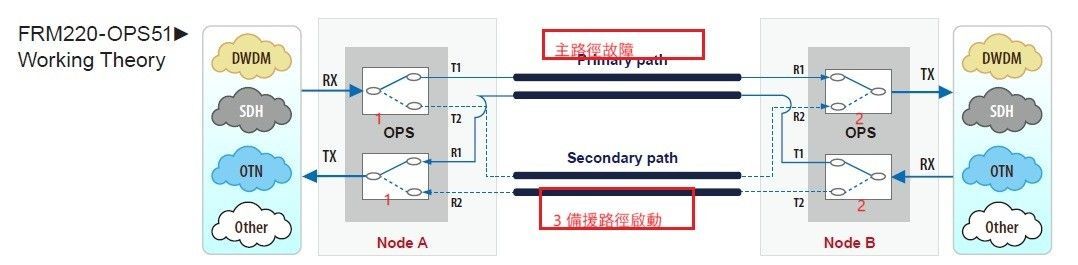

當主通道發生故障
1. NODE A 內部RX端由T1切換至T2，TX端由R1切換至R2
2. NODE B 內部TX端由R1切換至R2，RX端由T1切換至T2
3. 備援通道切換完成
OPS52

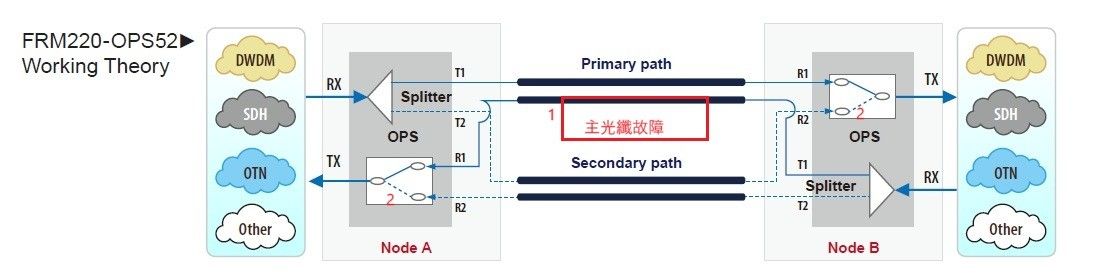

OPS52 (1+1模式)
1. NODE A 與 NODE B 的傳送資料經由內部的分歧器(Spiltter) 同時 送至主與副通道，正常時接收端只接收由主通道傳送至的資料。
2. 當主通道發生故障，NODE A 與 NODE B 資料接收(TX)由R1 切換為R2，就是改為接收副通道的資料。
3. 備援通道切換完成。
